Pompe à chaleur Air/Eau
Chauffage, eau chaude sanitaire et rafraîchissement
La pompe à chaleur Air/Eau valorise les calories naturellement présentes dans l’air extérieur pour alimenter le circuit de chauffage du logement. Elle peut intervenir en soutien d’une installation solaire thermique ou constituer une solution complète de chauffage, avec production d’eau chaude sanitaire et rafraîchissement selon la configuration retenue.
La pompe à chaleur Air/Eau
Une énergie renouvelable pour alimenter votre chauffage à eau
Une pompe à chaleur Air/Eau capte l’énergie disponible dans l’air extérieur, l’amplifie grâce à un cycle thermodynamique puis la transmet à l’eau du circuit de chauffage. Elle peut ainsi alimenter un plancher chauffant, des radiateurs basse température ou, avec une solution haute température adaptée, des radiateurs existants.
Chez Solengreen, la PAC n’est pas choisie isolément : son dimensionnement tient compte du logement, de l’isolation, des émetteurs, des besoins en eau chaude et du fonctionnement éventuel d’un système solaire thermique.
L’objectif est de proposer une installation cohérente, performante et durable, sans surdimensionnement ni promesse théorique déconnectée des usages réels.
Chauffage du logement
Alimentation du réseau hydraulique : plancher chauffant ou radiateurs compatibles.
Eau chaude sanitaire
Production possible selon le pilote hydraulique et la configuration installée.
Rafraîchissement
Fonction disponible avec une installation et des émetteurs conçus pour ce mode.
Solaire + PAC
La PAC peut assurer l’appoint d’un système solaire combiné lorsque l’apport solaire devient insuffisant.
Deux façons d’intégrer une PAC Air/Eau
Le bon choix dépend du système existant, du niveau d’isolation, des émetteurs et de la stratégie énergétique souhaitée.
En soutien du solaire thermique
Dans une installation solaire combinée, l’énergie solaire est valorisée en priorité pour produire l’eau chaude et contribuer au chauffage. Lorsque l’ensoleillement ne suffit plus à couvrir les besoins, la pompe à chaleur prend automatiquement le relais.
Cette association permet de réduire le temps de fonctionnement de la PAC, de mieux valoriser l’énergie gratuite du soleil et de garantir un confort constant toute l’année.
- Priorité donnée à l’énergie solaire
- Appoint automatique lorsque nécessaire
- Chauffage et eau chaude disponibles toute l’année
- Fonctionnement multisource optimisé
Comme solution complète
Installée comme générateur principal, la pompe à chaleur Air/Eau remplace une ancienne chaudière et assure les besoins thermiques du logement. Selon la configuration, elle prend en charge le chauffage, la production d’eau chaude sanitaire et le rafraîchissement.
La gamme haute température HTi70 permet d’atteindre une eau jusqu’à 70 °C et facilite la rénovation de logements équipés de radiateurs traditionnels.
- Remplacement possible d’une chaudière gaz ou fioul
- Température d’eau jusqu’à 70 °C
- Production d’eau chaude selon configuration
- Régulation automatique et programmation

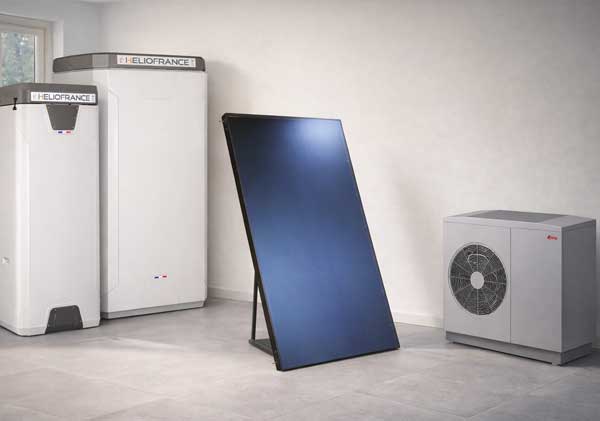

Solaire thermique + Pompe à chaleur
Une production priorisée, un confort sécurisé
La PAC comme appoint du chauffage solaire
Le solaire travaille en priorité, la PAC complète uniquement le besoin
Associée à un Système Solaire Combiné, la pompe à chaleur intervient comme source d’appoint. Les capteurs solaires transmettent d’abord leur énergie à l’accumulateur. Cette chaleur est utilisée pour l’eau chaude sanitaire et pour soutenir le réseau de chauffage.
Lorsque la température stockée ou la puissance solaire disponible ne suffit plus, la régulation sollicite la PAC afin de maintenir la consigne. Le fonctionnement est automatique : l’utilisateur conserve son confort sans avoir à gérer manuellement le passage d’une énergie à l’autre.
Cette architecture doit être dimensionnée comme un ensemble. Le volume de stockage, la puissance de la PAC, les températures de départ, les émetteurs et la régulation sont étudiés conjointement pour éviter les cycles courts et maximiser la part d’énergie renouvelable.

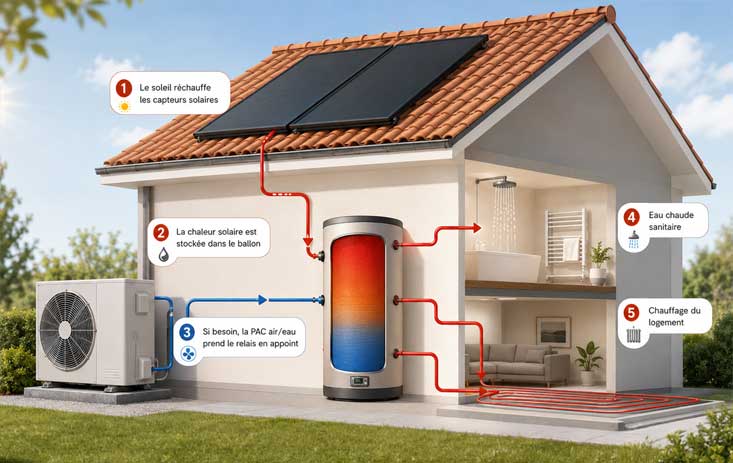

Principe de fonctionnement
- 1. Captage solaire : les capteurs récupèrent la chaleur du soleil.
- 2. Stockage : l’énergie est transférée à l’accumulateur.
- 3. Utilisation : le stockage alimente l’eau chaude et le chauffage.
- 4. Appoint PAC : la pompe à chaleur complète automatiquement lorsque nécessaire.
- 5. Régulation : la priorité énergétique est pilotée selon les températures et les besoins.

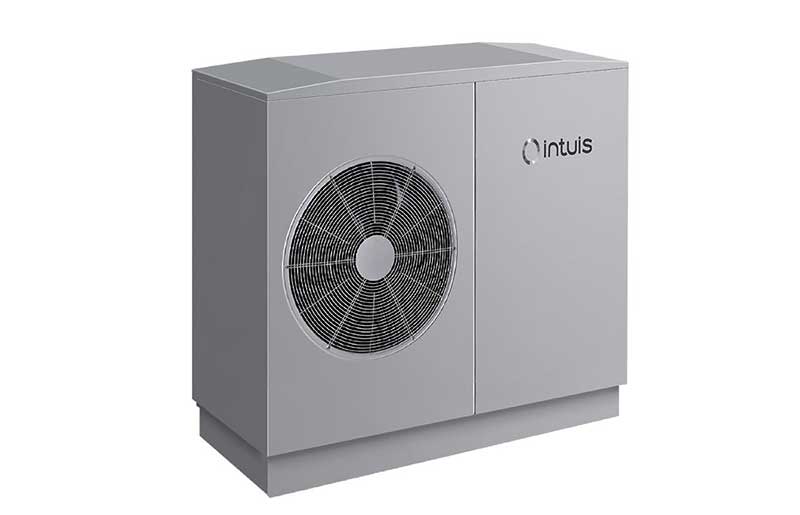

HTi70 : une PAC Air/Eau haute température
Une solution adaptée au neuf comme à la rénovation
La HTi70 est une pompe à chaleur monobloc Air/Eau destinée à la maison individuelle. Elle peut assurer le chauffage et, selon l’équipement hydraulique retenu, la production d’eau chaude sanitaire ainsi que le rafraîchissement.
Sa capacité à produire une eau jusqu’à 70 °C lui permet de s’intégrer dans de nombreux projets de rénovation, notamment lorsque le logement dispose déjà de radiateurs traditionnels. Le remplacement d’une chaudière peut ainsi être envisagé sans modifier systématiquement tous les émetteurs, sous réserve de l’étude thermique et hydraulique.
La gamme comprend des puissances de 6 à 14 kW, en alimentation monophasée ou triphasée selon les modèles.
Points clés
- Pompe à chaleur monobloc Air/Eau
- Chauffage haute température jusqu’à 70 °C
- Classe énergétique jusqu’à A+++ selon régime
- Fluide frigorigène R290 à faible potentiel de réchauffement global
- Puissances disponibles de 6 à 14 kW
- Fabrication française
- Pièces garanties 5 ans selon conditions du fabricant
Les performances, fonctions et garanties dépendent du modèle, du pilote associé, de la configuration de pose et du respect des conditions du fabricant.
Performance, confort et durabilité
Les bénéfices réels d’une PAC dépendent toujours du dimensionnement, du régime d’eau et de la qualité de l’installation.
Performance énergétique
Selon les modèles et le régime d’eau, le COP nominal atteint jusqu’à 4,85 à +7/35 °C. La PAC restitue ainsi plusieurs unités de chaleur pour une unité d’électricité consommée.
Haute température
Une eau jusqu’à 70 °C facilite le remplacement d’une chaudière dans les logements équipés de radiateurs traditionnels, après validation du dimensionnement.
Confort acoustique
La conception vise un fonctionnement discret. Le niveau réellement perçu dépend toutefois de l’implantation, de l’environnement et de la qualité de la pose.
Fluide R290
Le R290 présente un faible potentiel de réchauffement global. Il s’inscrit dans une logique de réduction de l’impact environnemental des fluides frigorigènes.
Régulation par zone
Des thermostats et sondes compatibles permettent d’adapter la température aux usages et d’améliorer la précision du pilotage.
Conception française
La gamme HTi70 est conçue et fabriquée à Feuquières-en-Vimeu, dans les Hauts-de-France. La certification d’origine dépend des configurations indiquées par le fabricant.
Gamme HTi70 : principales caractéristiques
La gamme couvre plusieurs niveaux de puissance et propose des versions monophasées ou triphasées. Les données ci-dessous permettent de comparer les modèles, mais le choix final doit être validé par une étude thermique et hydraulique.
Performances thermiques
| Caractéristique | HTi70 6 mono | HTi70 8 mono | HTi70 8 tri | HTi70 11 mono | HTi70 11 tri | HTi70 14 mono | HTi70 14 tri |
|---|---|---|---|---|---|---|---|
| Classe énergétique 35 / 55 °C | A+++ / A++ | A+++ / A+++ | A+++ / A+++ | A+++ / A++ | A+++ / A++ | A+++ / A++ | A+++ / A++ |
| SCOP 35 / 55 °C | 4,75 / 3,41 | 4,83 / 3,93 | 4,83 / 3,83 | 4,72 / 3,67 | 4,71 / 3,67 | 4,44 / 3,64 | 4,44 / 3,64 |
| ETAS 35 / 55 °C | 187 / 133 % | 190 / 154 % | 190 / 154 % | 186 / 144 % | 185 / 144 % | 175 / 143 % | 175 / 143 % |
| Puissance maxi à -7 / 35 °C | 6 kW | 8 kW | 8 kW | 11 kW | 11 kW | 14 kW | 14 kW |
| Puissance nominale à +7 / 35 °C | 4,06 kW | 5,72 kW | 5,89 kW | 8,95 kW | 8,95 kW | 10,76 kW | 10,76 kW |
| COP nominal à +7 / 35 °C | 4,59 | 4,85 | 4,71 | 4,85 | 4,85 | 4,64 | 4,64 |
| Puissance acoustique ERP +7 / 55 °C | 55,8 dB(A) | 57,6 dB(A) | 57,6 dB(A) | 51,2 dB(A) | 51,2 dB(A) | 58,4 dB(A) | 58,4 dB(A) |
Données fabricant. Les performances sont mesurées dans des conditions normalisées et ne remplacent pas l’étude du bâtiment.
Alimentation, dimensions et raccordement
| Caractéristique | HTi70 6 mono | HTi70 8 mono | HTi70 8 tri | HTi70 11 mono | HTi70 11 tri | HTi70 14 mono | HTi70 14 tri |
|---|---|---|---|---|---|---|---|
| Alimentation | 230 V mono | 230 V mono | 400 V tri | 230 V mono | 400 V tri | 230 V mono | 400 V tri |
| Protection | 16 A mono | 16 A mono | 10 A tétrapolaire | 32 A mono | 16 A tétrapolaire | 32 A mono | 16 A tétrapolaire |
| Puissance électrique maxi | 3,6 kVA | 3,6 kVA | 3,6 kVA | 7 kVA | 7 kVA | 7 kVA | 7 kVA |
| Dimensions H × L × P | 820 × 1 035 × 450 mm | 1 070 × 1 035 × 450 mm | 1 070 × 1 035 × 450 mm | 1 028 × 1 235 × 490 mm | 1 028 × 1 235 × 490 mm | 1 028 × 1 235 × 490 mm | 1 028 × 1 235 × 490 mm |
| Poids sans eau | 81 kg | 94 kg | 108 kg | 136 kg | 146 kg | 142 kg | 150 kg |
| Raccordement hydraulique | 26 / 34 mâle | 26 / 34 mâle | 26 / 34 mâle | 26 / 34 mâle | 26 / 34 mâle | 26 / 34 mâle | 26 / 34 mâle |
La sélection monophasée ou triphasée dépend du modèle, de l’abonnement électrique et des contraintes du site.
Comprendre le dimensionnement
La puissance d’une PAC ne se choisit pas uniquement à partir de la surface du logement. Une étude sérieuse prend en compte les déperditions, la zone climatique, l’altitude, l’isolation, la température de départ du réseau, les émetteurs, les besoins en eau chaude et les habitudes d’occupation.
Un appareil surdimensionné multiplie les cycles courts et peut réduire les performances comme la durée de vie. Un appareil sous-dimensionné sollicite davantage l’appoint et peut ne pas assurer le confort lors des périodes froides.

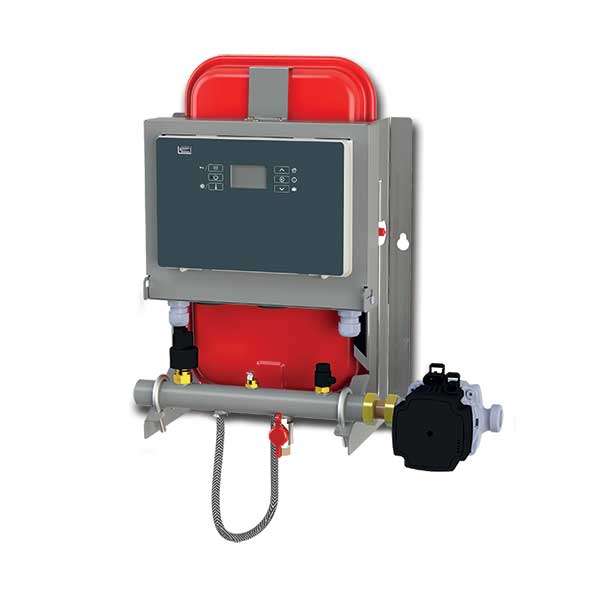

OPUS : le pilote hydraulique de l’installation
Une gestion automatique du chauffage et de l’eau chaude
Le pilote hydraulique OPUS HTi70 constitue l’interface entre la pompe à chaleur et le réseau du logement. Il gère le chauffage et, selon la configuration, la production d’eau chaude sanitaire.
Associé à la PAC haute température, il adapte en permanence la puissance délivrée aux besoins réels. Il peut intégrer un appoint électrique ou être raccordé à une chaudière existante, ce qui offre une grande souplesse dans les projets de rénovation.
Une sonde d’ambiance et une sonde extérieure permettent d’affiner la loi d’eau, d’anticiper les variations climatiques et de stabiliser le confort intérieur.
- Niveaux Confort, Éco et Hors-Gel
- Programmation hebdomadaire personnalisable
- Gestion Été / Hiver
- Gestion indépendante du chauffage et de l’eau chaude
- Mode Vacances avec relance automatique
- Fonction Confort temporaire
Une installation pilotée
Le réglage du pilote doit être adapté au bâtiment et aux émetteurs. La loi d’eau, les plages horaires et les niveaux de confort sont configurés pour limiter les consommations sans dégrader le confort.
Qualité de pose et compatibilité hydraulique
Une implantation étudiée
Le niveau sonore annoncé ne suffit pas à garantir le confort acoustique. L’orientation du groupe, la distance aux ouvrants et aux limites de propriété, la présence de parois réfléchissantes, le support et les vibrations doivent être pris en compte.
À titre indicatif, le catalogue présente un niveau sonore perçu de 46 dB(A) à 1 m, 36,5 dB(A) à 3 m et 32 dB(A) à 5 m. Ces valeurs restent dépendantes des conditions réelles de pose.
Compatibilité avec les émetteurs
Une PAC est d’autant plus efficace que la température d’eau demandée est basse. Les planchers chauffants et radiateurs basse température favorisent donc les meilleurs rendements.
La haute température jusqu’à 70 °C permet néanmoins d’envisager la conservation de radiateurs traditionnels. Leur puissance disponible à la température retenue doit être vérifiée pièce par pièce.
CEE BAR-TH-171 : une éligibilité à vérifier projet par projet
Les modèles présentés dans le catalogue sont conçus pour répondre aux exigences techniques de la fiche d’opération standardisée BAR-TH-171. L’obtention d’une prime CEE dépend toutefois du respect de l’ensemble des critères réglementaires, du dispositif de régulation, des conditions d’installation et de la constitution conforme du dossier.
Solengreen vérifie l’éligibilité de l’équipement et les conditions applicables avant engagement. Le montant des aides n’est jamais intégré comme acquis tant que le dossier n’a pas été validé par l’organisme concerné.
Données techniques utiles au dossier CEE
| Modèle | 6 mono | 8 mono | 8 tri | 11 mono | 11 tri | 14 mono | 14 tri |
|---|---|---|---|---|---|---|---|
| Référence | 15500 | 15501 | 15505 | 15502 | 15506 | 15503 | 15507 |
| Haute température | Oui | Oui | Oui | Oui | Oui | Oui | Oui |
| ETAS basse température 35 °C | 187 % | 190 % | 190 % | 186 % | 185 % | 175 % | 175 % |
| ETAS moyenne température 55 °C | 133 % | 154 % | 154 % | 144 % | 144 % | 143 % | 143 % |
| Classe de régulation indiquée | Classe VI | Classe VI | Classe VI | Classe VI | Classe VI | Classe VI | Classe VI |
Points contrôlés avant travaux
- Référence exacte de la pompe à chaleur
- Performance saisonnière au régime d’utilisation
- Type de régulation et classe associée
- Qualification de l’entreprise et conformité de la pose
- Dépôt et validation des demandes avant le démarrage des travaux lorsque le dispositif l’exige
Votre projet de pompe à chaleur Air/Eau
Remplacement de chaudière, association avec un système solaire thermique, chauffage haute température ou production d’eau chaude : bénéficiez d’une étude complète adaptée à votre logement.
